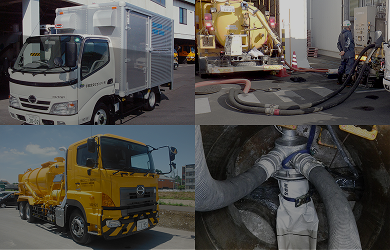

マンホールや各種管内の調査をし、必要に応じて更生又は補修工事を行っております。
老朽化によって起きる腐食やクラック、地震等によって起きる破損や陥没などをいち早く調査し、汚水流出や路面陥没などを未然に防止します。
また、浄化槽やグリーストラップなどの新規設置から、入れ替え工事まで行っております。

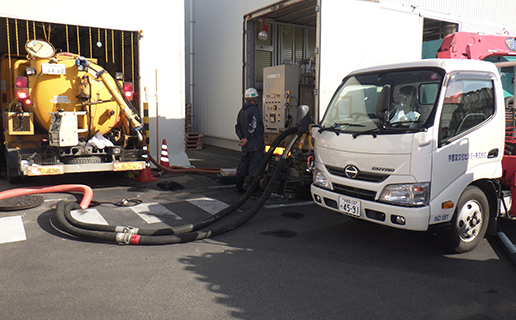

下水道の管更生、補修工事

老朽化した管路施設を改築・修繕することをいい、近年、樹脂系の材料を加工及び硬化させる非開削での更生技術が数多く開発されています。
非開削工法では掘削することなく施工するため、地上での負荷はもちろん、他の埋設物(ガス管や電話線など)へかかる負荷もなく、廃棄物も少なく施工を行えるメリットがあります。

下水道の管更生、補修工事下水道の管更生、補修工事
工法一覧
更生工法
マンホール更生工法
耐震化工法
内面補強工法
取付管更生工法
ステップ取替工法
止水工法・注入工法
アイスピグ工法

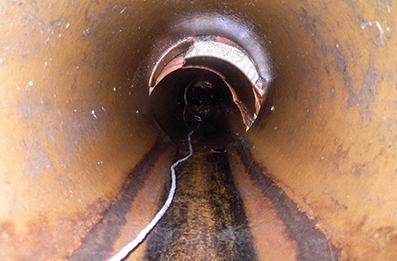

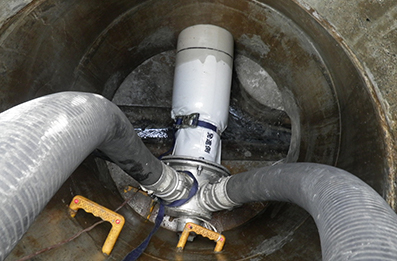

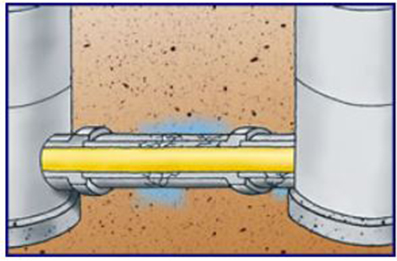

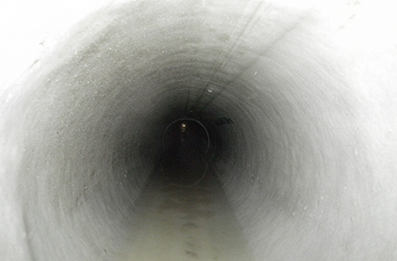

オールライナー工法

工場で含浸された更生材(不織布に樹脂を含浸させたものや、ガラス繊維マットに樹脂を含浸させたもの)を既設管渠内へ引き入れた後、更生材に水圧をかけ拡径し、水を加熱・循環させ樹脂を硬化形成させる事によって既設管渠内に新しい管渠を形成する非開削の工法です。

  • オールライナー工法
  • オールライナー工法
  • オールライナー工法
  • オールライナー工法
  • 非開削
  • 管種・管径を選ばず施工可能
  • 適用管径:Φ125mm~Φ1,500mm
  • 温水・蒸気での施工が可能
オールライナーZ工法

更生材にガラス繊維を配置させる事により物性を向上させており、より強度のある管渠を作り出す事ができます。

  • 非開削
  • 管種・管径を選ばず施工可能
  • 適用管径:Φ150mm~Φ1,000mm
  • 温水・蒸気での施工が可能
  • 自立管としての強度を保証
詳しくは《オールライナー》へ

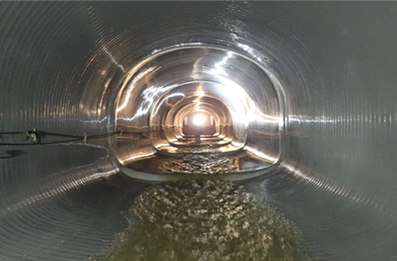

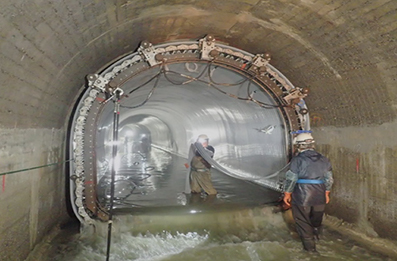

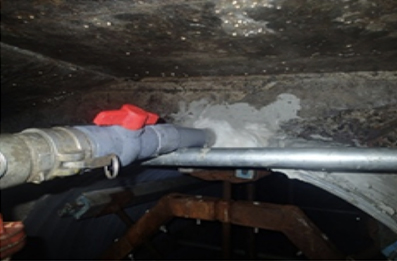

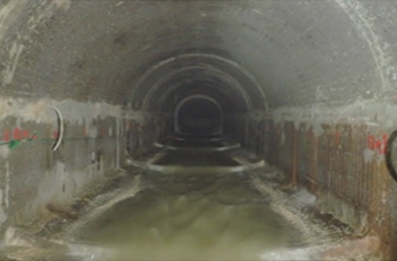

SPR工法

SPR工法は既設管の内側に硬質塩化ビニル製プロファイルの更生管を製管し、既設管と更生管の間隙に特殊裏込め材を充填。古くなった管きょを既設管・更生管 ・裏込め材が一体となった強固な複合管として蘇らせます。

  • SPR工法
  • SPR工法
  • SPR工法
  • SPR工法
  • 円形:φ250~5,000㎜
  • 非円形:短辺900㎜~長辺6,000㎜
  • 矩形きょ、馬蹄きょなどあらゆる断面形状にも適用可能
詳しくは《SPR工法協会》へ
アルファライナー工法

アルファライナー工法は、光硬化の技術を応用した形成工法に分類される本管更生用の管更生工法で、強固な耐酸性ガラス繊維を採用することで、従来の光硬化工法より高強度で施工時間が短縮できるという特長を有します。
施工においては、人孔から既設管内に更生材を引き込み、専用治具を上下流端部に取り付けて空気圧によって拡径して既設管内面に密着させ、挿入した光硬化装置によって樹脂を硬化させて所定の強度と耐久性を確保した更生管を形成します。

  • 適用管種:塩ビ管、ヒューム管、陶管、鋼管、鋳鉄管 等
  • 適用管径:本管…150mm~φ1000mm(自立管φ150~φ800mm)
詳しくは《光硬化工法》へ
MLR-E工法

マンホールに強度と防食性を付与し、耐用年数を向上させる更生技術である。この工法は、マンホールの壁面の腐食により強度を失ったコンクリート部分を除去し、マンホールを更生する。

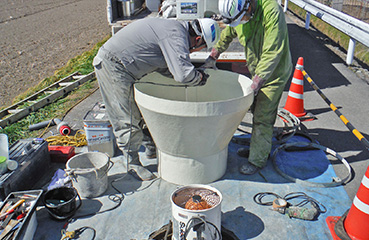

  • 施行風景

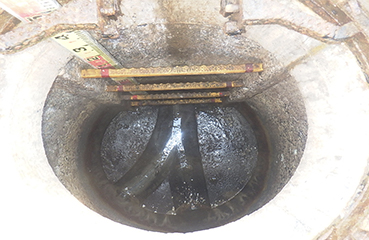

  • 施行前
MLR-G工法

MLR工法(Gタイプ)は、腐食損傷等劣化の少ないあらゆる形状のマンホールに防食被覆層を形成する非開削マンホール防食技術です

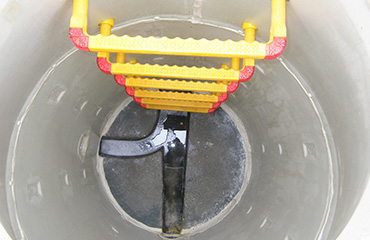

  • 施行前

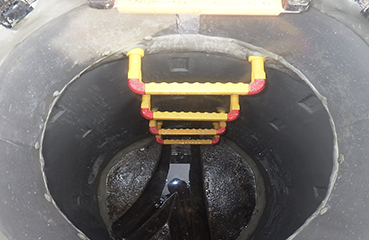

  • 施行後
詳しくは《人孔更生工事MLR》へ
マグマロックNGT

これまでに埋設された耐震化を有さない既設管渠及びマンホール継手部を対象に、短時間で耐震構造に改善することを目的に開発された非開削耐震化工法です。

  • 管きょとマンホールの接続部の耐震 φ800~3000
マグマロックmini・NGT

管径700mm以下を対象に耐震化を有しない既設管渠とマンホールが接続する管口部の耐震化を目的に開発された非開削の耐震化工法です。

  • 管きょとマンホールの接続部の耐震 φ200~700
詳しくは《日本スナップロック協会》へ

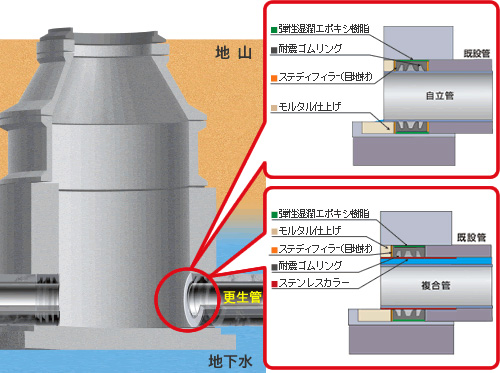

耐震一発くん

更生管のマンホール接続部に、レベル2地震動による抜出し、突出し、屈曲等に対する耐震性能を付加するために、更生前にマンホール接続部をフレキシブルな構造に改造する非開削の耐震化工法です。
施工は、専用の切削機によりマンホール壁厚内の既設管を地山に貫通させることなく切削除去した部分に、弾性と水密性を有した耐震ゴムリングを設置し、周囲空隙部に弾性湿潤エポキシ樹脂を充填してマンホール壁厚内に固定します。上下流のマンホール接続部に本工法を施工した後、更生管を構築することにより、更生管とマンホール接続部の耐震化を可能とします。

耐震一発くん
下水道既設管路耐震技術協会:耐震一発くん(更生管マンホール接続部耐震化工法)より引用

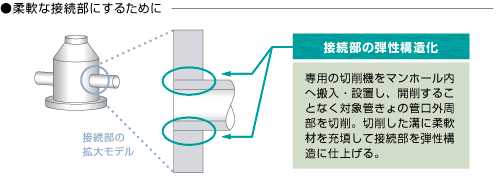

ガリガリ君

専用の切削機により、マンホールの壁を管外周に沿って切削することで、マンホールと管の縁を切ります。切削した溝には土砂の流入を防止するバックアップ材、地下水の流入を防止するシーリング材を充填し、接続部の耐震化を行うものです。
また、インバート部には、吸収ゴムブロックを設置することで、地震時に管がマンホール内に突き出しても、管口が破損することを防止します。

ガリガリ君
下水道既設管路耐震技術協会:既設人孔耐震化法(ガリガリ君)より引用

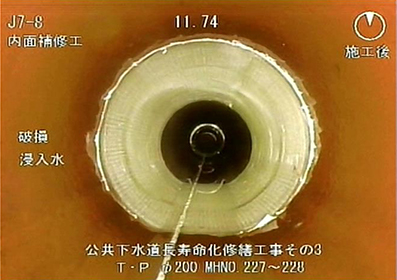

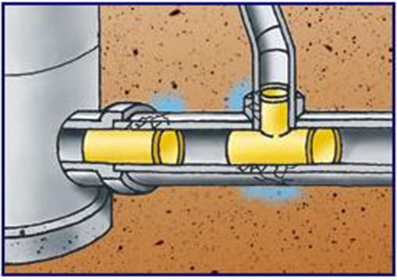

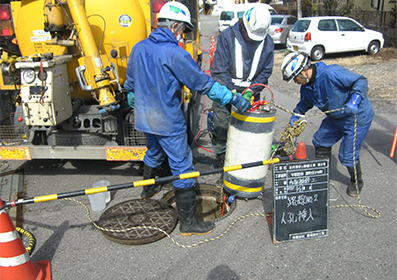

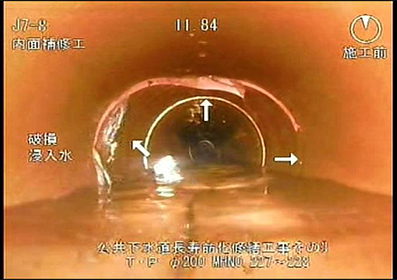

パートライナー工法

損傷した管渠内面にFRPライニングを形成する非開削の補修工法です。ガラス繊維マットに熱硬化性樹脂を含浸させ補修機にまきつけ、損傷箇所に引き込み空気圧により圧着し、樹脂を硬化させFRPを形成します。また、パートライナーS工法は、取り付管との接続部の補修を可能としました。

オールライナー協会:パートライナーより引用
  • 浸入水を完全に止水
  • 損傷管の補強が可能
  • 適用管径
     本管部:Φ200mm~Φ700mm
     取付け管部:Φ125mm~Φ200mm
サイドライナー工法

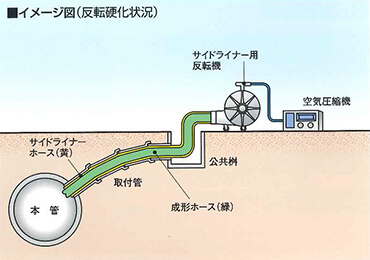

サイドライナー工法は、硬化性樹脂を含浸させたホースと形成用のホースからなるダブルホースを取付管内に反転挿入し、樹脂の硬化後、形成用ホースを撤去する事によって既設取付管に新しい管渠を形成する非開削の工法です。

  • サイドライナー工法
  • サイドライナー工法
  • サイドライナー工法
サイドライナー工法
  • 適用管径:Φ125mm~Φ200mm
  • 緊急時の施工対応が可能
  • パートライナーSとの組合せで管口一体化補修が可能
詳しくは《サイドライナー》へ
ツインドリル工法

ツインドリル工法とは、2箇所同時に削孔し、大幅な作業工程の短縮を可能とし、直接手でもたないため安全で安定した削孔をすることが可能です。

  • ツインドリル工法
  • ツインドリル工法
  • ツインドリル工法
詳しくは《ツインドリル工法》へ

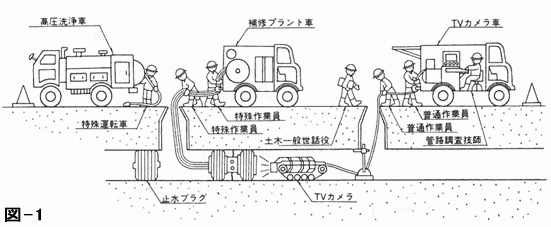

パッカー工法

管径Φ700mm以下の排管を管内から補修対象箇所に、注入用パッカーをテレビカメラを用いて誘導設置し、止水剤(材)を注入機器で填充しホモゲルにて凝固させ止水します。

  • 施行前

    施行前

  • 施行後

    施行後

パッカー工法

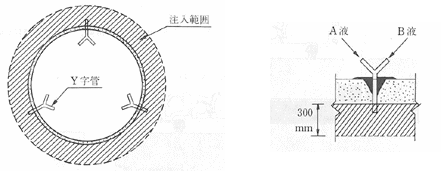

Y字管注入工法

主に浸入水(浸入水跡も含む)を伴うマンホール(直壁目地・クラック)、本管管口部等を補修の対象とし、位置的には管口部、踊り場等になります。工法は止水剤(材)を注入機械・機器で填充しホモゲルにて凝固させ止水します。

  • 施行前

    施行前

  • 施工中(パイプセット)

    施工中(パイプセット)

  • 施工中(注入)

    施工中(注入)

  • 施工後

    施工後

Y字管注入工法

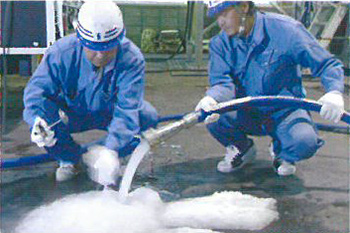

アイスピグ工法

イギリスのブリストル大学で発明された圧力管路を洗浄する特許工法です。
特殊アイスシャーベットはSIS(特殊アイスシャーベット)製造機によってFPD(氷点降下剤)を添加した水から造られるアイススラリーです。
特殊アイスシャーベットは氷(固形物)の割合が多いので、管内面の汚れを擦り取る能力に優れ、また管内に堆積する砂や石などの夾雑物をシャーベット内に包み込んで運び、管外に排出することができます。

アイスピグ工法

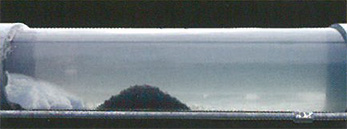

  • 注入されたアイスピグが來雑物に到達
    注入されたアイスピグが來雑物に到達

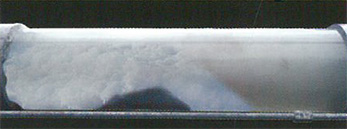

  • 管全体を覆ったアイスピグが來雑物を包む
    管全体を覆ったアイスピグが來雑物を包む

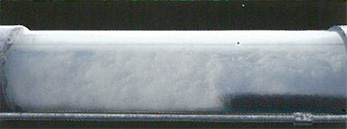

  • アイスピグの移動により來雑物が除去される
    アイスピグの移動により來雑物が除去される

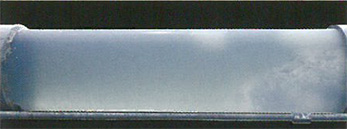

  • 來雑物が除去された管内の状況
    來雑物が除去された管内の状況
詳しくは《アイスピグ研究会》へ

排水設備工事

ご家庭や事業場様における水回り設備の、新規取付けやリニューアル工事です。
トイレや台所設備のリニューアル、排水管の入替えや下水道への接続などあればお声がけ下さい。
また、厨房から油分を多く排水される飲食店様などでは、グリーストラップの設置が法律で義務づけられています。
グリーストラップについては設置や維持管理が不十分ですと、排水管内に油脂の付着による詰まりトラブルや、公共下水道に油脂が流出した際など、指摘や指導をされることとなりますのでご注意下さい。

浄化槽設置工事

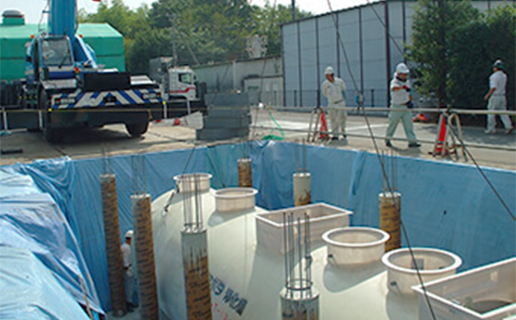

写真は、企業様工場内での大型浄化槽の入替え工事になります。
弊社では一般のご家庭で使用する小規模のものから、多くの方が使用する写真のような大規模な浄化槽の設置工事から、維持管理や清掃、補修まで行えますので、お客様のご要望に沿ったご提案をさせていただきます。

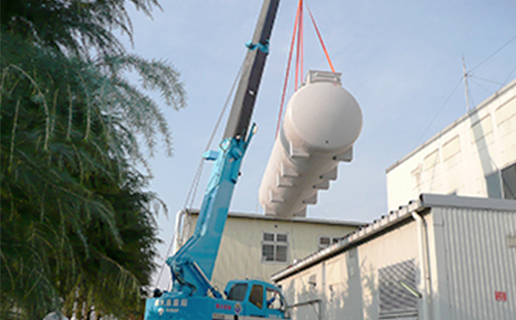

  • 本体入替工事

    本体入替工事

  • リニューアル工事

    リニューアル工事
